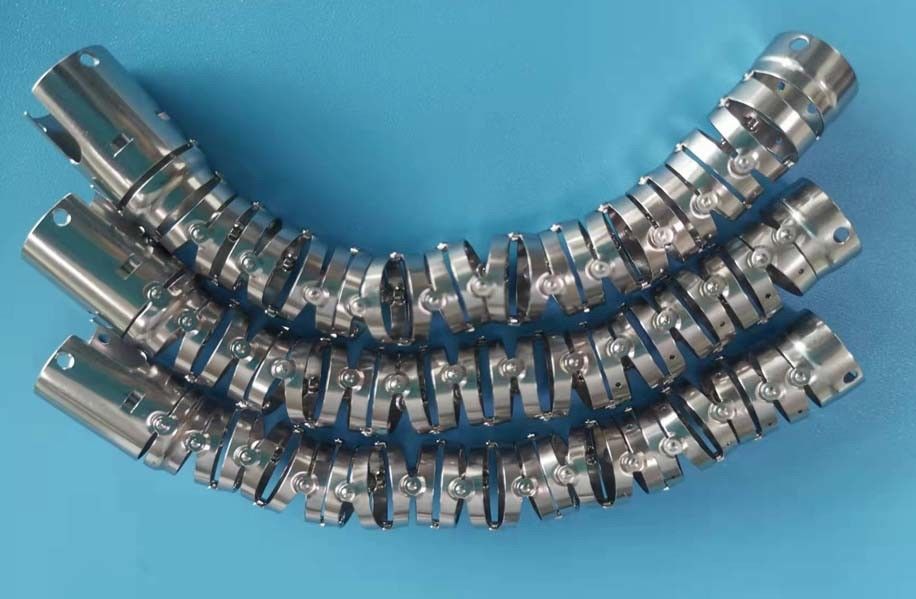

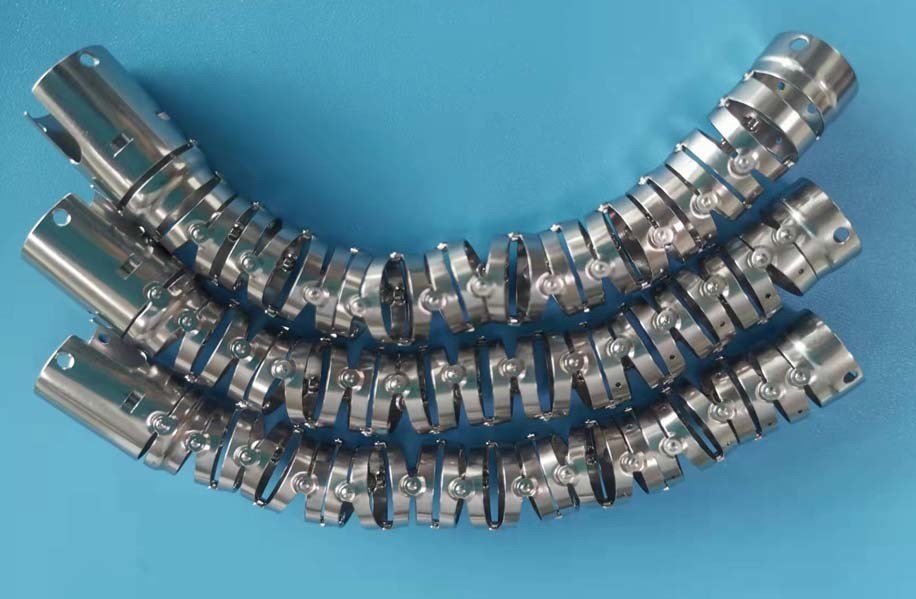

La sezione di piegatura è composta da una serie di anelli metallici di forma strana, ciascuno collegato all'anello su entrambi i lati di esso tramite un giunto in libero movimento.Queste giunzioni sono costruite utilizzando una serie di perni pivot, ciascuno spostato dai suoi vicini di 90 gradi.
Una serie di pivot consente alla sezione di piegatura di curvarsi in direzione su e giù.consentono alla sezione di piegatura di curvarsi in qualsiasi direzioneLa direzione della curva è controllata da quattro fili di angolazione che percorrono la lunghezza del tubo di inserimento.Alle 6, alle 9 e alle 12.Tirando sul filo fissato nella posizione delle 12 ore, la sezione di piegatura si arriccia in direzione superiore e raggiunge ciò che gli endoscopi chiamano "deformazione della punta verso l'alto". Tirare il filo fissato alla posizione delle 3 ore provoca una deflessione della punta destra. Tirare gli altri due fili provoca una deflessione verso il basso e una verso sinistra.L'endoscopista è in grado di tirare su ciascuno di questi fili a turno ruotando o le manopole di angolazione su e giù o destra e sinistra. La rotazione delle manopole su e giù e di destra e sinistra produce un movimento combinato delle punte (ad es.verso l' alto e verso destra) e consente all' endoscopista di spazzare la punta dell' endoscopio in qualsiasi direzione.
Specifica parziale per Ref.
| - No, no, no, no. | OD | spessore | foratura interna | lunghezza | - No, no, no, no. | OD | spessore | foratura interna | lunghezza |
| 1 | 8¢.5 | 0.3 | 5¢.0 | 68 | 29 | 8¢.8 | 0.3 | 5¢.5 | 72 |
| 2 | 8¢.5 | 0.3 | 5¢.0 | 68 | 30 | 9¢.3 | 0.3 | 5¢.6 | 75 |
| 3 | 9¢.0 | 0.3 | 5¢.4 | 72 | 31 | ¢10.2 | 0.3 | 5¢.9 | 99 |
| 4 | 9¢.3 | 0.3 | 5¢.3 | 99 | 32 | 9¢.7 | 0.3 | 5¢.9 | 99 |
| 5 | 9¢.7 | 0.3 | 5¢.9 | 99 | 33 | ¢10.9 | 0.35 | 6¢.5 | 107 |
| 6 | 9¢.7 | 0.3 | 5¢.9 | 99 | 34 | 9¢.1 | 0.3 | 5¢.6 | 75 |
| 7 | 9¢.7 | 0.3 | 5¢.9 | 98 | 35 | 8¢.8 | 0.3 | 5¢.1 | 74 |
| 8 | ¢10.9 | 0.35 | 6¢.7 | 111 | 36 | 5¢.5 | 0.15 | ¢3.8 | 38 |
| 9 | ¢11.6 | 0.35 | 7¢.4 | 113 | 37 | Quattro centesimi.6 | 0.15 | ¢3.1 | 43 |
| 10 | ¢11.6 | 0.35 | 7¢.4 | 113 | 38 | ¢11.6 | 0.3 | 7¢.4 | 108 |
| 11 | ¢11.6 | 0.4 | 7¢.4 | 112 | 39 | 8¢.5 | 0.3 | 5¢.0 | 68 |
| 12 | ¢ 12.1 | 0.35 | 7¢.7 | 112 | 40 | 9¢.5 | 0.3 | 5¢.9 | 71 |
| 13 | ¢11.0 | 0.3 | 6¢.4 | 54 | 41 | ¢11.8 | 0.3 | ¢8 | 89 |
| 14 | 8¢.8 | 0.3 | 5¢.1 | 72 | 42 | ¢11.6 | 0.3 | 7¢.6 | 89 |
| 15 | 8¢.8 | 0.3 | Quattro centesimi.6 | 73 | 43 | ¢11.0 | 0.3 | 7¢.0 | 54 |
| 16 | ¢11.0 | 0.3 | 6¢.4 | 54 | 44 | ¢3.7 | 0.12 | ¢2.6 | 33 |
| 17 | ¢11.6 | 0.35 | 7¢.4 | 113 | 45 | Quattro centesimi.6 | 0.15 | ¢3.1 | 50.4 |
| 18 | 8¢.5 | 0.3 | Quattro centesimi.8 | 68 | 46 | ¢11.6 | 0.4 | 7¢.3 | 109 |
| 19 | 8¢.7 | 0.3 | 8¢.2 | 68 | 47 | ¢10.25 | 0.3 | 5¢.6 | 98 |
| 20 | 9¢.7 | 0.3 | 5¢.9 | 98 | 48 | ¢11.8 | 0.4 | / | 46.5 |
| 21 | ¢10.1 | 0.3 | 6¢.2 | 84 | 49 | 9¢.5 | 0.3 | 6¢.0 | 77 |
| 22 | ¢10.9 | 0.35 | 6¢.7 | 111 | 50 | 8¢.9 | 0.3 | 5.1 | 66.2 |
| 23 | ¢10.9 | 0.35 | 6¢.7 | 111 | 51 | 9¢.1 | 0.3 | 5.5 | 96.7 |
| 24 | ¢11.0 | 0.3 | 6¢.4 | 54 | 52 | 9¢.5 | 0.3 | / | 58.2 |
| 25 | 8¢.5 | 0.3 | 5¢.0 | 73 | 53 | 9¢.5 | 0.3 | 6¢.0 | 74.5 |
| 26 | ¢11.6 | 0.4 | 7¢.3 | 109 | 54 | ¢3.15 | 0.1 | ¢2.1 | 65 |
| 27 | ¢11.6 | 0.3 | 7¢.3 | 109 | 55 | ¢ 12 | 0.4 | 7¢.6 | 112 |
| 28 | 9¢.7 | 0.3 | 5¢.9 | 92 | 56 | ¢11.0 | 0.3 | 6¢.4 | 55.1 |
Specifica parziale per Ref.
| - No, no, no, no. | Diametro esterno | Spessore | Bore interno | Distanze |
| 2 | ¢2.4 | 0.1 | ¢1.2 | 24.4 |
| 3 | 6¢.3 | 0.2 | ¢3.6 | 49 |
| 4 | Quattro centesimi.65 | 0.15 | ¢3.2 | 40 |
| 5 | 5¢.0 | 0.15 | ¢3.5 | 40 |
| 6 | 5¢.1 | 0.15 | ¢3.6 | 40 |
| 7 | ¢2.8 | 0.1 | ¢1.6 | 24 |
| 8 | ¢2.6 | 0.1 | ¢1.4 | 24 |
| 9 | 5¢.0 | 0.15 | ¢2.9 | 50 |
| 10 | 6¢.8 | 0.2 | Quattro centesimi.0 | 57 |
| 11 | 6¢.8 | 0.2 | Quattro centesimi.0 | 43 |
| 12 | Quattro centesimi.5 | 0.15 | ¢3.0 | 42 |
| 13 | Quattro centesimi.2 | 0.12 | ¢2.7 | 37 |
| 14 | 5¢.2 | 0.15 | ¢3.7 | 41 |
| 15 | ¢3.0 | 0.1 | ¢1.8 | 29.3 |
| 16 | Quattro centesimi.3 | 0.12 | ¢2.8 | 49.6 |
| 17 | ¢3.6 | 0.12 | ¢2.2 | 32 |
| 18 | 5¢.4 | 0.15 | ¢3.9 | 47.9 |
| 19 | 5¢.3 | 0.15 | ¢3.8 | 43 |
| 20 | ¢2.5 | 0.1 | ¢1.3 | 24 |
Specifica parziale per Ref.
| - No, no, no, no. | Modello | OD | spessore | foratura interna | lunghezza | materiale | - No, no, no, no. | Modello | OD | spessore | foratura interna | lunghezza | materiale |
| 1 | GIF-XQ240 | 8¢.5 | 0.3 | 5¢.0 | 68 | S304 | 49 | GIF-H180J | 9¢.5 | 0.3 | 6¢.0 | 77 | S304 |
| 2 | GIF-Q180 | 8¢.5 | 0.3 | 5¢.0 | 68 | S304 | 50 | Fabbricazione in cui sono utilizzati i prodotti di cui all'allegato II | 8¢.9 | 0.3 | 5.1 | 66.2 | S304 |
| 3 | GIF-Q145 | 9¢.0 | 0.3 | 5¢.4 | 72 | S304 | 51 | PCF-PH190L | 9¢.1 | 0.3 | 5.5 | 96.7 | S304 |
| 4 | PCF-P240AL | 9¢.3 | 0.3 | 5¢.3 | 99 | S304 | 52 | PCF-PH190L | 9¢.5 | 0.3 | / | 58.2 | S304 |
| 5 | PCF-160AL | 9¢.7 | 0.3 | 5¢.9 | 99 | S304 | 53 | PCF-H190L | ¢10.25 | 0.3 | 5¢.6 | 98 | S304 |
| 6 | PCF-Q180AL | 9¢.7 | 0.33 | 5¢.9 | 99 | S304 | 54 | 11278 | 2.55*2.15 | 0.1 | ¢1.3 | 68 | S304 |
| 7 | PCF-Q260AL | 9¢.7 | 0.3 | 5¢.9 | 98 | S304 | 55 | Sistemi di misurazione | Quattro centesimi.8 | 0.15 | ¢3.3 | 73 | S304 |
| 8 | CF-240L | ¢10.9 | 0.35 | 6¢.7 | 111 | S304 | 56 | BF-Q180 | Quattro centesimi.8 | 0.15 | ¢3.3 | 48.5 | S304 |
| 9 | CF-Q160AL | ¢11.6 | 0.35 | 7¢.4 | 113 | S304 | 57 | URF-P5 | ¢2.5 | 0.1 | ¢1.85 | 65 | S304 |
| 10 | CF-Q180AL | ¢11.6 | 0.4 | 7¢.4 | 113 | S304 | 58 | URF-V | ¢3.15 | 0.1 | ¢2.1 | 65 | S304 |
| 11 | CF-H180AL | ¢11.6 | 0.4 | 7¢.4 | 112 | S304 | 59 | CYF-5 | Quattro centesimi.8 | 0.15 | ¢3.6 | 60 | S304 |
| 12 | CF-H260DL | ¢ 12.1 | 0.35 | 7¢.7 | 112 | S304 | 60 | CF-HQ190 | ¢11.8 | 0.4 | / | 46.5 | S304 |
| 13 | TJF-260 | ¢11.0 | 0.3 | 6¢.4 | 54 | S304 | 61 | GIF-1TQ160 | ¢10.0 | 0.3 | 6¢.4 | 85.5 | S304 |
| 14 | GIF-H260 | 8¢.8 | 0.3 | 5¢.1 | 72 | S304 | 62 | GIF-2TH180 | ¢11.3 | 0.3 | 7¢.4 | 85.4 | S304 |
| 15 | Classificazione del prodotto | 8¢.8 | 0.3 | Quattro centesimi.6 | 73 | S304 | 63 | CYF-V2 | 5¢.0 | 0.15 | ¢3.6 | 59.5 | S304 |
| 16 | TJF-160 | ¢11.0 | 0.3 | 6¢.4 | 54 | S304 | 64 | LTF-240 | 6¢.5 | 0.3 | Quattro centesimi.3 | 53.3 | S304 |
| 17 | CF-Q160I | ¢11.6 | 0.4 | 7¢.4 | 113 | S304 | 65 | GIF-XP180N | 5¢.2 | 0.15 | ¢3.1 | 72.7 | S304 |
| 18 | GIF-160 | 8¢.5 | 0.3 | Quattro centesimi.8 | 68 | S304 | 66 | ¢2.8 | 0.1 | ¢1.9 | 18.8 | S304 | |
| 19 | GIF-Q260 | 8¢.7 | 0.3 | 8¢.2 | 68 | S304 | 67 | LF-DP | ¢2.8 | 0.1 | ¢1.9 | 23.8 | S304 |
| 20 | PCF-140L | 9¢.7 | 0.3 | 5¢.9 | 98 | S304 | 68 | ENF-GP/P4 | ¢3.3 | 0.12 | ¢2.2 | 25.3 | S304 |
| 21 | GIF-1T240 | ¢10.1 | 0.3 | 6¢.2 | 84 | S304 | 69 | GIF-HQ290 | 9¢.5 | 0.3 | ¢6 | 76.3 | S304 |
| 22 | CF-240DL | ¢10.9 | 0.35 | 6¢.7 | 111 | S304 | 70 | GIF-H290 | 8¢.6 | 0.25 | Quattro centesimi.9 | 63.8 | S304 |
| 23 | CF-Q260DL | ¢10.9 | 0.35 | 6¢.7 | 111 | S304 | 71 | CF-HQ290 | ¢11.6 | 0.4 | 7¢.3 | 107.6 | S304 |
| 24 | TJF-240 | ¢11.0 | 0.3 | 6¢.4 | 54 | S304 | 72 | 7326071 | ¢3.0 | 0.1 | ¢2.1 | 67.7 | S304 |
| 25 | GIF-V70 | 8¢.5 | 0.3 | 5¢.0 | 73 | S304 | 73 | 7325071 | ¢2.6 | 0.1 | ¢1.75 | 68 | S304 |
| 26 | CF-HQ190 | ¢11.6 | 0.4 | 7¢.3 | 109 | S304 | 74 | CYF-VH | 5¢.1 | 0.15 | ¢3.7 | 53.5 | S304 |
| 27 | CF-V70I | ¢11.6 | 0.4 | 7¢.3 | 109 | S304 | 75 | PCF-H190DL | ¢10.9 | 0.3 | 6¢.4 | 101.5 | S304 |
| 28 | PCF-Q260JI | 9¢.7 | 0.3 | 5¢.9 | 92 | S304 | 76 | PCF-H190DL | ¢11.0 | 0.3 | / | 55.2 | S304 |
| 29 | GIF-140 | 8¢.8 | 0.3 | 5¢.5 | 72 | S304 | 77 | 11101RP2 | ¢3.2 | 0.12 | ¢2.1 | 32 | S304 |
| 30 | Classificazione del prodotto | 9¢.3 | 0.3 | 5¢.6 | 75 | S304 | 78 | 11101VN | ¢3.2 | 0.12 | ¢2.1 | 35 | S304 |
| 31 | PCF-H180AL | ¢10.2 | 0.3 | 5¢.9 | 99 | S304 | 79 | GIF-HQ190 | 9¢.5 | 0.3 | ¢6 | 74.5 | S304 |
| 32 | PCF-240L | 9¢.7 | 0.3 | 5¢.9 | 99 | S304 | 80 | CHF-V | Quattro centesimi.6 | 0.15 | ¢3.2 | 42 | S304 |
| 33 | CF-Q260AI | ¢10.9 | 0.35 | 6¢.5 | 107 | S304 | 81 | ENF-VT2 | Quattro centesimi.6 | 0.15 | ¢3.2 | 37 | S304 |
| 34 | GIF-H180 | 9¢.1 | 0.3 | 5¢.6 | 75 | S304 | 82 | ENF-V2 | ¢3.0 | 0.1 | ¢2.1 | 26.6 | S304 |
| 35 | GIF-Q240 | 8¢.8 | 0.3 | 5¢.1 | 74 | S304 | 83 | BF-260 | Quattro centesimi.6 | 0.15 | ¢3.2 | 42 | S304 |
| 36 | CHF-T20 | 5¢.5 | 0.15 | ¢3.8 | 38 | S304 | 84 | BF-P180 | Quattro centesimi.6 | 0.15 | ¢3.2 | 46.3 | S304 |
| 37 | CHF-P60 | Quattro centesimi.6 | 0.15 | ¢3.1 | 37.8 | S304 | 85 | 11292ED1 | Quattro centesimi.6 | 0.15 | ¢3.1 | 50.4 | S304 |
| 38 | CF-140I | ¢11.6 | 0.3 | 7¢.4 | 108 | S304 | 86 | BF-H190 | Quattro centesimi.8 | 0.15 | ¢3.3 | 53.5 | S304 |
| 39 | GIF-Q150 | 8¢.5 | 0.3 | 5¢.0 | 68 | S304 | 87 | GIF-XP260N | 5¢.2 | 0.15 | ¢3.1 | 72.7 | S304 |
| 40 | GIF-Q260J | 9¢.5 | 0.3 | 5¢.9 | 71 | S304 | 88 | GIF-XP190N | 5¢.5 | 0.15 | ¢3.0 | 70.1 | S304 |
| 41 | GIF-XTQ160 | ¢11.8 | 0.3 | ¢8 | 89 | S304 | 89 | ENF-XP | ¢1.86 | 0.08 | ¢1.0 | 19.7 | S304 |
| 42 | GIF-2T160 | ¢11.6 | 0.3 | 7¢.6 | 89 | S304 | 90 | 7223.001 | ¢3.2 | 0.12 | ¢2.2 | 27.3 | S304 |
| 43 | TJF-Q180V | ¢11.0 | 0.3 | 7¢.0 | 54 | S304 | 91 | JF-260V | ¢11.0 | 0.3 | 6¢.4 | 54 | S304 |
| 44 | LF-GP | ¢3.7 | 0.12 | ¢2.6 | 33 | S304 | 92 | BF-P60 | Quattro centesimi.6 | 0.15 | ¢3.1 | 42.8 | S304 |
| 45 | 11272CU1 | Quattro centesimi.6 | 0.15 | ¢3.1 | 50.4 | S304 | 93 | BF-1T180 | 5¢.6 | 0.15 | Quattro centesimi.0 | 54.7 | S304 |
| 46 | CF-H190L | ¢11.6 | 0.4 | 7¢.3 | 109 | S304 | 94 | TJF-160R | ¢11.0 | 0.3 | 6¢.4 | 54 | S304 |
| 47 | PCF-H190L | ¢10.25 | 0.3 | 5¢.6 | 98 | S304 | 95 | BF-UC180F | 6¢.1 | 0.17 | Quattro centesimi.5 | 39.4 | S304 |
| 48 | CF-HQ190 ((短) | ¢11.8 | 0.4 | / | 46.5 | S304 | 96 | GF-UCT180 | ¢11.65 | 0.3 | 7¢.9 | 72.6 | S304 |
E così via...
Benvenuti a contattarci per ulteriori informazioni.
